            GDK03型電氣控制箱(40MPa)










                  一、概述








                      　　GDKO3型電控箱有監控及全自動兩種，它適用于40MPa雙線終端式干油集中潤滑系統中，用于控制潤滑泵、換向閥、補脂泵等相互間協調工作，能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。

                        　　本控制箱能發出“供油時間延長”、“貯油筒空”、“超負荷運轉”等故障信號。具有持續，手動和自動多種控制工作狀態，可通過箱面上的轉換開關來切換。持續工作狀態：當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂；手動工作狀態：當與主機聯鎖信號接通后，手動啟動潤滑泵運轉向系統供送潤滑脂，自動換向完成一個潤滑周期供脂后自動停止；自動工作狀態：當與主機聯鎖信號接通后，潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態，一旦貯油筒空，補脂泵就會自動啟動補脂，補滿后自動停止。

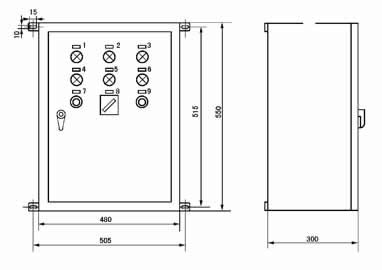

                  二、外形尺寸










                  三、標牌符號及文字









            序號


            符號


            標牌文字


            序號


            符號


            標牌文字


            序號


            符號


            標牌文字






            1


            HL1


            工作準備指示


            6


            HL6


            系統超壓


            11


            SB4


            加油泵啟動






            2


            HL2


            線I工作狀態


            7


            HL7


            泵馬達過載


            12


            SB5


            加油泵停止






            3


            HL3


            線II工作狀態


            8


            HL8


            貯油筒空


            13


            SB3


            故障復位






            4


            HL4


            加油泵工作


            9


            SB1


            潤滑泵啟動


            14


            SA1


            自動/手動/持續






            5


            HL5


            監控時間超過


            10


            SB2


            潤滑泵停止


            15


            SA2


            關/電鈴/開

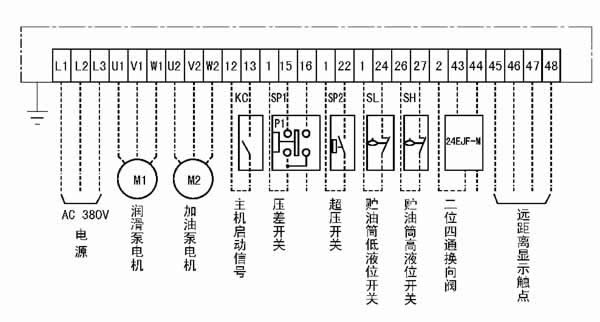

                  四、GDK-03電氣控制箱外部接線圖










                  五、使用說明

                    　　1、適用主電源AC380V、50HZ。

                    　　2、適用環境溫度-10℃～40℃,濕度90%。

                    　　3、周圍環境無導電的介質（氣體、液體）。

                    　　4、垂直安裝，其傾斜度不大于5°。
