錐密封焊接式鉸接管接頭、錐密封焊接可調向管接頭(31.5MPa)

一、概述

用于以油、氣為介質的管路系統用錐密封焊接式鉸接管接頭與錐密封焊接式可調向管接頭。工作溫度為-25～80℃，公稱壓力PN ≤ 31.5MPa。形式和尺寸見圖1、圖2 和表1、表2。

二、結構形式

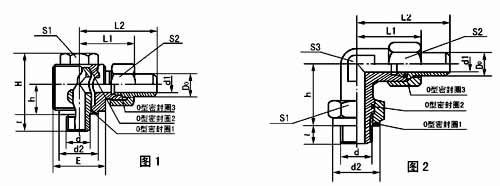

三、外形尺寸

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	E	O型密封圈(GB 3452.1)			重量kg
Do	公制細牙螺紋	管螺蚊	l	d1	d2	h	H	L1	L2	S1	S2	E	1	2	3	重量kg
8	M12X1.5		12	4	18	12	30	31	47	18	21	22X22	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	13	31	34	50	18	24	25X25	16X2.65	12.5X1.8	9X1.8	0.18
12	M16X1.5	G3/8A	12	7	27	15	37	38	53	24	24	30X30	18X2.65	16X1.8	11.2X1.8	0.26
14	M18X1.5	G3/8A	14	8	27	15	37	38	53	24	27	30X30	18X2.65	18X1.8	11.8X2.65	0.27
16	M22X1.5	G1/2A	14	10	34	22	48	45	66	30	30	40X40	23.6X2.65	22X1.8	14X2.65	0.57
20	M27X2	G3/4A	16	13	41	25	53	52	76	36	36	45X45	30X2.65	28X1.8	18X2.65	0.82
25	M33X2	G1A	18	17	46	30	59	56	84	41	46	50X50	34.5X2.65	35X1.8	23.6X2.65	1.18
30	M42X2	G11/4A	20	20	55	36	71	65	94	50	50	60X60	43.7X2.65	42.5X1.8	28X2.65	1.94
38	M48X2	G11/2A	22	26	66	40	87	75	107	60	60	75X75	50X2.65	48.7X1.8	36.5X2.65	3.45

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	O型密封圈(GB 3452.1)			重量kg
Do	公制細牙螺紋	管螺蚊	l	d1	d2	h	H	L1	L2	S1	S2	1	2	3	重量kg
8	M12X1.5		12	4	18	36	38	55	18	21	18	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	36	38	55	24	24	18	16X2.65	12.5X1.8	9X1.8	0.2
12	M16X1.5	G3/8A	12	7	27	37	39	56	27	24	18	18X2.65	16X1.8	11.2X1.8	0.32
14	M18X1.5	G3/8A	14	8	27	37	39	56	27	27	18	18X2.65	18X1.8	11.8X2.65	0.35
16	M22X1.5	G1/2A	14	10	34	43	43	64	34	30	24	23.6X2.65	22X1.8	14X2.65	0.40
20	M27X2	G3/4A	16	13	41	51	52	75	41	36	27	30X2.65	28X1.8	18X2.65	0.9
25	M33X2	G1A	18	17	46	64	61	88	50	46	36	34.5X2.65	35X1.8	23.6X2.65	1.1
30	M42X2	G11/4A	20	20	55	68	64	92	60	50	41	43.7X2.65	42.5X1.8	28X2.65	1.7
38	M48X2	G11/2A	22	26	66	75	77	109	65	60	50	50X2.65	48.7X1.8	36.5X2.65	1.95

四、訂貨標記說明

　1、管子外徑16mm連接螺紋d=M22×1.5的錐密封焊接式鉸接管接頭。
　　管接頭16-M22×1.5 JB/ZQ4188-97
　2、管子外徑20mm 連接螺紋M27×2的錐密封焊接式可調向管接頭。
　　管接頭20-M27×2 JB/ZQ4189-97
