一、概述

適用于以油為介質的管路系統用焊接式管接頭。公稱壓力為31.5MPa，工作溫度為-25～+80℃。
焊接式端直通管接頭、焊接式端直通長管接頭、焊接式直通管接頭、焊接式直角管接頭，焊接式四通管接頭，焊接式隔壁直通管接頭、焊接式隔壁直角管接頭、焊接式分管管接頭、焊接式鉸接管接頭的型式和尺寸按圖1～圖10 和表1的規定。

二、結構形式

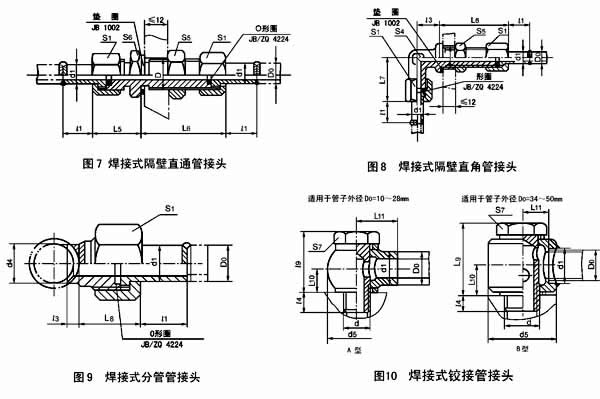

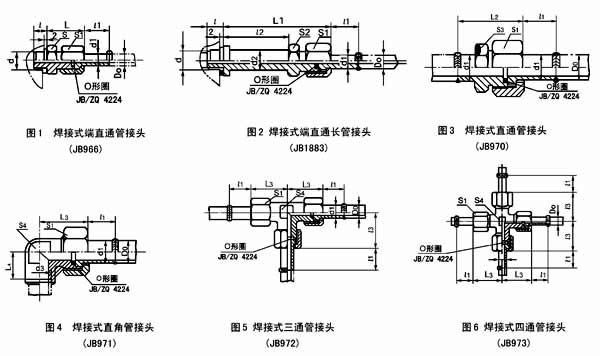

三、外形尺寸

管子直徑Do	公稱通徑DN	d	d1	d2	d3	d4(H12/h12)	d5	D+0.6/+0.44	l	l1	l2
6	3	M10X1	7.5	10	6.5	7		12	8	14	32
10	6	M10X1	11	10	10.5	11	22	16	8	16.5	35
10	6	M14X1.5	11	14					12	16.5	35
14	8	M14X1.5	16	14	14.5	16	28	22	12	19	43
14	8	M18X1.5	16	19					12	21	43
18	10	M18X1.5	19	19	18.5	19	36	27	12	21	45
18	10	M22X1.5	19	24					14	21	45
22	15	M22X1.5	22	24	22.5	22	46	30	14	21	48
22	15	M27X2	22	28					16	21	48
28	20	M27X2	28	28	28.5	28	56	36	16	24	54
28	20	M33X2	28	34					16	24	54
34	25	M33X2	34	34	34.5	34	64	42	16	26	65
34	25	M42X2	34	44					18	26	65
42	32	M42X2	42	44	42.5	42	78	52	18	28	72
42	32	M48X2	42	50					20	28	72
50	40	M48X2	50	50	50.5	50	90	60	20	30	78

管子直徑Do	公稱通徑DN	l3	l4	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11
6	3	3		22	54	30	24	12	22	41	26	20
10	6	4	8	24.5	59.5	32.5	28.5	15	25.5	44.5	30.5	21.5	23	8.5	15
10	6			25.5	60.5
14	8	5	10	29	72	41	35	20	29	49	38	27	29	11	20
14	8			29	72
18	10	7	12	33	78	45	39	22	33	51	42	29	34	13	25
18	10			33	78
22	15	8	14	34	82	48	43	26	35	55	46	30	43	17	30
22	15			35	83
28	20	9	15	37	91	53	48	30	39	57	51	32	50	20	35
28	20			39	93
34	25	10	16	46	111	62	57	36	46	62	61	37	66	27	24
34	25			48	113
42	32	12	17	50	122	68	64	40	48	68	68	39	82	34	30
42	32			52	124
50	40	15	19	56	134	76	74	48	54	74	78	43	94	38	33

管子外徑Do	公稱通徑DN	S	S1	S2	S3	S4	S5	S6	S7	O型圈JB/ZQ4224	墊圈
6	3	17	14	14	14	10	17	17		8X1.9	10
10	6	17	19	17	17	14	22	22	17	11X1.9	10
10	6	19	19	19						11X1.9	14
14	8	22	27	22	22	19	30	27	19	16X1.9	14
14	8	24	27	24						16X1.9	18
18	10	27	32	27	27	24	36	32	24	20X2.4	18
18	10	30	32	30						20X2.4	22
22	15	30	36	30	30	27	41	36	30	24X2.4	22
22	15	36	36							24X2.4	27
28	20	36	41	36	36	32	50	41	36	30X3.1	27
28	20	41	41	41						30X3.1	33
34	25	46	50	46	46	41	55	50	41	35X3.1	33
34	25	55	50	55						35X3.1	42
42	32	55	60	55	55	50	65	60	55	40X3.1	42
42	32	60	60	60						40X3.1	48
50	40	65	70	65	65	60	70	70	60	45X3.1	48

管子外徑Do	公稱通徑DN	重量kg
管子外徑Do	公稱通徑DN	JB966-77	JB1883-77	JB970-77	JB971-77	JB972-77	JB973-77	JB974-77	JB975-77	JB977-77	JN978-77
6	3	0.039	0.052	0.028	0.032	0.064	0.087	0.077	0.096	0.021
10	6	0.060	0.082	0.055	0.068	0.145	0.190	0.158	0.183	0.046	0.059
10	6	0.071	0.103
14	8	0.143	0.210	0.150	0.160	0.370	0.5	0.344	0.366	0.12	0.103
14	8	0.155	0.235
18	10	0.199	0.325	0.190	0.250	0.510	0.680	0.505	0.53	0.160	0.190
18	10	0.236	0.356
22	15	0.270	0.436	0.240	0.310	0.650	0.880	0.6	0.67	0.210	0.342
22	15	0.320	0.480
28	20	0.390	0.620	0.370	0.470	0.920	1.250	0.95	1.02	0.280	0.660
28	20	0.450	0.640
34	25	0.600	1.000	0.630	0.760	1.530	2.180	1.68	1.97	0.470	1.320
34	25	0.850	1.224
42	32	1.060	1.624	1.050	1.220	2.400	3.800	2.03	2.53	0.670	2.140
42	32	1.170	1.730
50	40	1.670	2.430	1.570	2.050	3.9	5.300	3.34	3.84	1.050	3.330

四、標記說明

　a、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通管接頭：
　　管接頭 18-M22 × 1.5 JB/966-77
　b、管子外徑D0為18mm、螺紋直徑d為22mm、螺距為1.5mm的焊接式端直通長管接頭：
　　管接頭 18-M22×1.5 JB/1883-77
　c、管子外徑D0為28mm的焊接式端直通管接頭：
　　管接頭 28 JB970-77
　d、管子外徑D0為28mm的焊接式直角管接頭：
　　管接頭 28 JB971-77
　e、管子外徑D0為18mm的焊接式三通管接頭：
　　管接頭 18 JB972-77
　f、管子外徑D0為18mm的焊接式四通管接頭：
　　管接頭 18 JB973-77
　g、管子外徑D0為28mm的焊接式隔壁直通管接頭：
　　管接頭 28 JB974-77
　h、管子外徑D0為28mm的焊接式隔壁直通角管接頭：
　　管接頭 28 JB975-77
　i、管子外徑D0為28mm的焊接式分管管接頭：
　　管接頭 28 JB977-77
　j、管子外徑D0為28mm的A型焊接式鉸管接頭：
　　管接頭 28A JB978-77
