六、使用說明
1、在灰塵大、潮濕、環境惡劣的場合使用，應配防護罩。
2、雙線分配器在系統中優先采用并聯安裝法，供油管與分配器在左邊或右邊聯接均可；其次采用串聯安裝法，須把一側進油口上起封閉管道的二個G3/8螺塞卸掉，最多串接數不允許超過二個；必要時可并串組合安裝。
3、帶給油螺釘?shù)姆峙淦鳎⊿SPQ1），給油量不能調節，只有選擇不同給油指數的給油螺釘來改變給油量。
4、帶運動指示調節裝置的分配器（SSPQ2型），其給油量的調整，應在指示桿縮回去的狀態下旋轉限位器的調節螺釘，根據潤滑點的實際需要在****和最小給油量范圍內進行調整。
5、帶行程開關調節裝置的分配器（SSPQ3），其給油量的調整，也應在指示桿縮回去的狀態下進行，根據需要調整。
6、給油口數變?yōu)槠鏀?shù)時，將相對應出油口間的螺釘拿掉，并把不用的那個出油口用G1/4螺塞封堵，上下出油口連通，活塞正反向動作均從此出油口供油。
7、為便于拆卸，從分配器到潤滑點的管道最好彎成90°或者使用卡套式接頭。
8、與分配器安裝的面應光滑平整，安裝螺栓不宜擰得過緊，以免使用時變形影響正常動作。

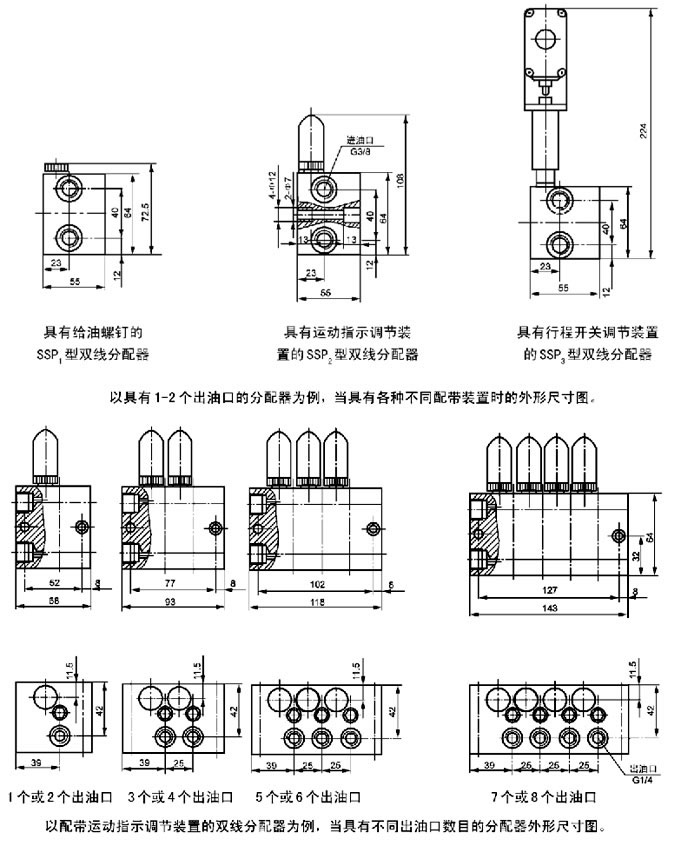

9、SSPQ1和SSPQ2型分配器建議選用GB70-85螺釘M6×50安裝固定，SSPQ3型分配器安裝面間需配30mm的墊板選用GB70-85特制螺釘M6×85安裝固定。
七、常見故障及排除
1、分配器不動作。
檢查供油管有否壓力油輸送；潤滑點是否阻塞，給油管是否被壓扁；分配器內是否進入雜質致使活塞孔拉毛等，查明排除后即可。
2、運動指示調節裝置指示桿處漏油。
拆下限位器體更換油封，可能是油封庫存或使用時間過長老化或超過規定的使用環境溫度，查明后更換。
八、訂貨須知
1、帶有給油螺釘?shù)姆峙淦鳎⊿SPQ1型），須按每對出油口的順序注明給油指數，不注明按給油指數1供貨。
2、帶有行程開關調節裝置的分配器（SSPQ3型），每塊只帶一件限位開關調節裝置，如有特殊需要，每對出油口都可配帶，須注明配帶數量，單獨訂貨。
3、對出油口數為奇數的分配器，須按每對出油口的順序注明那個不用的出油口位置，不注明均按右位上出油口堵供貨。
4、分配器安裝使用環境溫度＞80℃的必須在訂貨合同中注明，以便供貨時提供耐高溫油封。
|
